Solenoid Drivder With WatchDog

Placa de Controle para Solenoides com WatchDog (Ne555) de 100ms

Placa de PCB para 1x Led Piranha (RGB) ou 3 Leds Monocrome

Piranha Led 4x PCB

Placa para 4 Leds Piranha ( RGB )

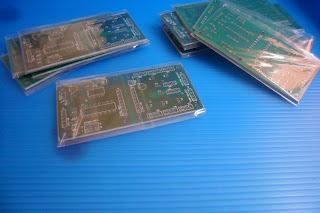

More PCBs

I2C Boards (Version Zero)

PinBrick - Arduino - Communication Protocol

PinBrick - Arduino - Communication Protocol

( Work in Progress )

Serial Over USB ( Standard Arduino Serial/USB )

• 115200 Bps
• 8 Data Bits
• 1 Stop Bit
• 1 Start Bit

Bases on Simple Byte/Char Commands ( NPR Notation )

Common Mode Commands (Valid on All Modes )

0..9                              Digits                     Numeric Constant on TOS ( Top of Stack )

                                                                 ( Byte Unsigned Values )

.                                   (Dot)

_                                  (Underline)

,                                   (Comma)

-                                  (Minus Sign)           Subtract TOS-2OS Result on TOS

+                                 (Add Sign)              Add TOS+2OS Result on TOS

*                                                                Multiply TOS & 2OS Result on TOS

/                                                                 Divide TOS / 2OS Result on TOS

=                                  (Equal Sign)

>

<

#                                                             Select (TOS) as the Current Device

%                                                            Select (TOS) as the Current Entry on Selected Device

$                                                             Select (TOS) as the Current Index on Selected Entry

&

^

|

\

˜

`

@

!

?                                                            Print TOS ( as byte unsigned value )

:

;

''

'

[                                                            Enter on SYSTEM MODE

]                                                            Back to DEVICE MODE

(                                                            Entrer on GRID MODE

)                                                            Back to DEVICE MODE

{                                                            Enter on MATRIX MODE

}                                                            Back to DEVICE MODE

Placas de Controle I2C ( Versão ZERO )

CPU (Mother Board) da Maquina

CPU da Maquina de Pinball ( Mother Board ) Mini-ITX, Atom 1.8Ghz, 4GRam

Conector Grupo de Leds (1 a 2 Single Leds / 1 Dual Led )

Os conectores selecionados para grupos de leds ( 1 a 2 leds individuais ou 1  Led Dual ) foram os C-GRID (molex) de 3 pinos com a seguinte pin-layout.

1. +Stobe
2. -Row-1 : Single Led 1 ( Dual Led 1  )
3. -Row-2 :  Single Led 2 ( Dual Led 1  )

Conector Grupo de Leds ( 1 a 3 Single Leds / 1 RGB Led )

Os conectores selecionados para grupos de leds ( 1 a 3 leds individuais ou 1  Led RGB ) foram os C-GRID (molex) de 5 pinos com a seguinte pin-layout.

1. +Stobe
2. -Row-1 : Single Led 1 ( RGB Led 1 - Red )
3. -Row-2 :  Single Led 2 ( RGB Led 1 - Green )
4. -Row-3 : Single Led 3 ( RGB Led 1 - Blue )

Conectores Grupos de Leds (1 a 6 single led / 1 a 2 RGB Leds )

Os conectores selecionados para grupos de leds ( 1 a 12 leds individuais ou 1 a 4 Leds RGB ) foram os C-GRID (molex) de 8 pinos com a seguinte pin-layout.

1. +Strobe 1
2. +Strobe 2
3. -Single Led 1 ( RGB Led 1 - Red )
4. -Single Led 2 ( RGB Led 1 - Green )
5. -Single Led 3 ( RGB Led 1 - Blue )
6. -Single Led 4 ( RGB Led 2 - Red )
7. -Single Led 5 ( RGB Led 2 - Green )
8. -Single Led 6 ( RGB Led 2 - Blue )

Cabinet / Gabinete

Detalhes do Gabinete "Z" sendo desenvolvido para o novo projeto de pinball, aqui exposto.
